Прикуриватель на снегоход (на примере Yamaha Viking 540)

[Tim]

Как и обещал, попробую кратко описать установку прикуривателя на снегоход.

Потребуется:

1) 4 метра гофрированного кабель-канала (6 мм) для электропроводки в автомобиле. Будет требоваться для безопасного монтажа электропроводки.

2) Герметичный прикуриватель из нержавейки. Приобрести можно для яхт в яхтеном магазине. Цена на 2011 год в районе 450 р.

3) Два болта М6 10 мм и две гайки М6. Если получается - то неражава, если нет - оцинкованные. Для крепления прикуривателя к корпусу снегохода.

4) Клема на провод круглая, диаметр отверстия 8 мм. 2 штука. Одна клемма будет запресована на провод что идет к аккумулятору (АКБ) на "плюс", а вторая - на провод, что идет к "Массе" (минус).

5) Клема на провод круглая, диаметр отверстия 4-5 мм. 1 штука. Эта клемма к плюсовому контакту прикуривателя под гайку.

6) Клемма штекерная "мама". Ширина 6-8 мм. Эта клемма к минусовому контакту прикуривателя "на папу".

7) Кабель гибкий медный, сечение провода не менее 2 мм. 4 метра. В идеале сечение 2,5-3 мм.

8) Предохранительный блок. Рекомендуется блок на гибком проводе под П-образный предохранитель, в герметичном корпусе. Для монтажа на плюсовом проводе, что идет от АКБ до плюсового выхода прикуривателя. Такие блоки продаются в автолавках и называется продавцами "Предохранитель на петле из провода". Это плотно спаянный и достаточно герметичный блок. Проверено много раз. Петлю из провода потом разрезаем - и получается два провода с разных сторон блока.

9) Пластиковые электромонтажные хомутики. (20-30 шт).


Порядок работы:

!) Перед началом работы отключаем минусовую клемму от АКБ.

1) Делаем отверстие в выбранном месте по диаметру прикуривателя. На Викинге для удобства снимаем кожух со спидометром со снегохода и делаем отверстие с правой стороны - там где выход теплого воздуха из под капота - прикуриватель всегда будет чистым - без льда и снега.

2) Устанавливаем в это отверстие прикуриватель и плотно прикручиваем болтами и гайками М6.

3) Монтируем на провод предохранительный блок:
- В идеале кругулую клему 8мм крепим сразу на провод предохранительного блока, и размещаем этот блок как можно ближе к плюсовому контакту на АКБ. Эта клемма будет крепиться под болтом "+" на АКБ.
- На второй выход блока - крепим наш плюсовой провод.

4) Отмеряем нужную длинну кабеля до плюса на прикуривателе.

5) Весь плюсовой провод убираем в гофрированный кабель-канал. В кабель канале есть разрез, в который убирается провод, во избежание "вываливания" провода - через каждые 10-15 см делаем оборот изоленты.

6) Отмеряем нужную длинну кабеля от минуса прикуривателя, то минуса корпуса снегохода. На Викинге рекомендуется крепить на болт петли капота.

7) С одной стороны минусового провода крепим клемму 8 мм - она пойдет под гайку на петле капота. А со второй стороны - штекерная клема "мама". Она пойдет на минусовую клемму "папа" на прикуривателе.

8) Весь провод убираем в гофрированный кабель-канал. В кабель канале есть разрез, в который убирается провод, во избежание "вываливания" провода - через каждые 10-15 см делаем оборот изоленты.

9) Производим монтаж всей проводки вдоль жгута штатной проводки снегохода, в безопасных от нагрева местах. Через 15-25 см крепим пластиковыми электромонтажными хомутиками или к деталям снегохода или к штатной проводке (первое лучше).

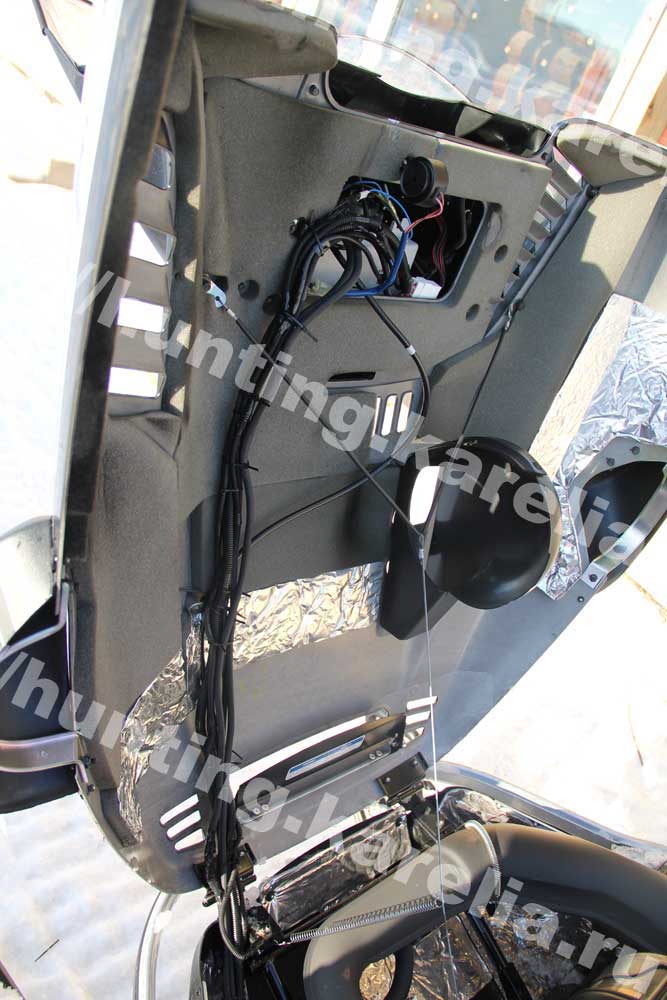

Ниже фотографии и комментарии.
