Прицельный станок ПС-51М образца 1951 года предназначен для обучения и тренировки в прицеливании и производстве выстрела из винтовок, карабинов, автоматов, ручных пулеметов и пневматического оружия.
Фиксация головки станка с закрепленным в ней оружием в момент производства условного выстрела позволяет проверить результаты прицеливания и стрельбы.
Закрепленное на станке оружие при наводке имеет возможность вращаться в горизонтальной и вертикальной плоскостях, а также сваливаться вправо и влево (по горизонтали на 360°, по вертикали на угол +/- 6° от среднего положения, сваливаться на угол около 12°).
Станок имеет два винтовых зажима, обтянутых брезентом (для закрепления цевья оружия).
ОПИСАНИЕ.

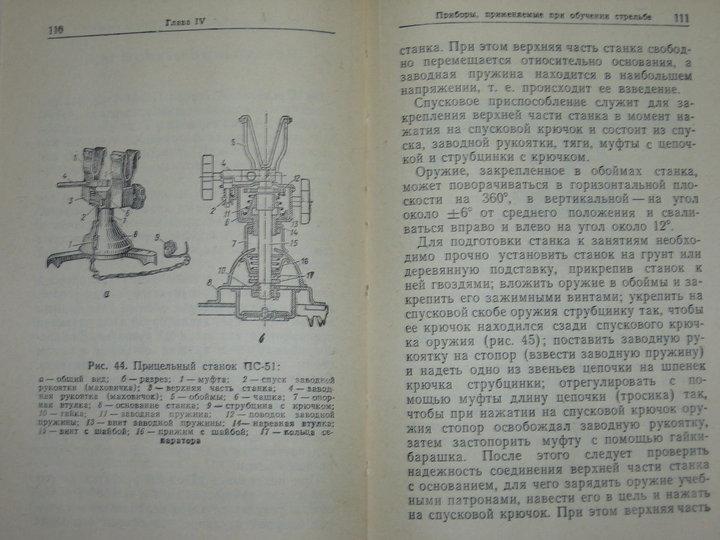

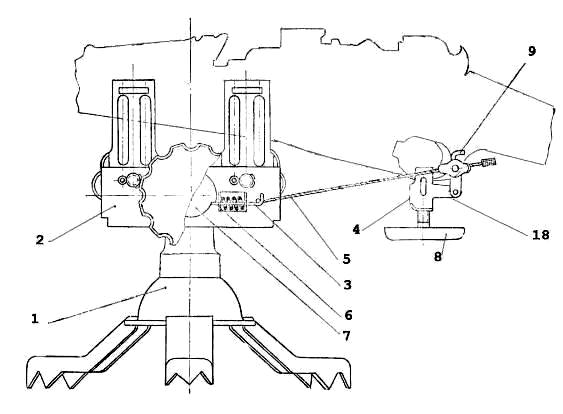

Основные узлы пристрелочного станка.
1 - основание,
2 - головка,
4 - спусковое устройство(может не идти в комплекте - узнавайте наличие).
- st1.jpg (29.26 КБ) 6343 просмотра

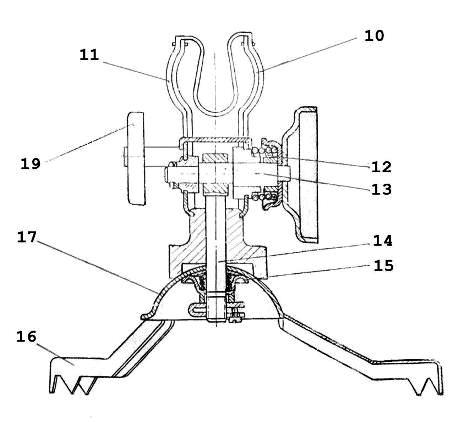

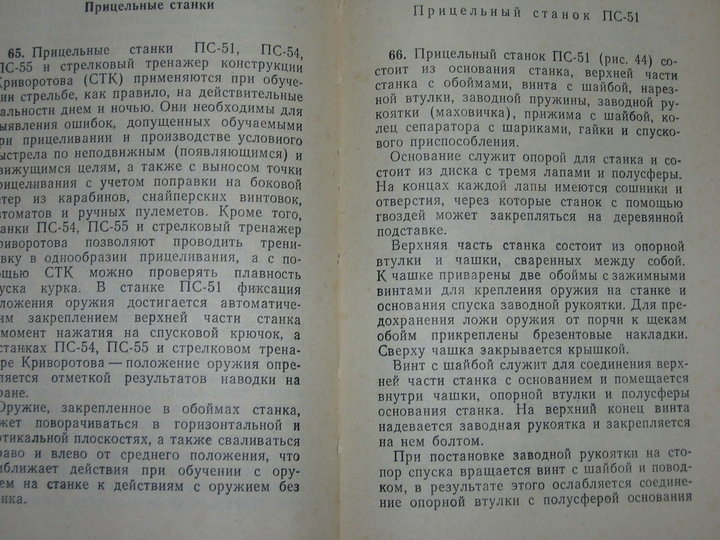

Оно состоит из трех штампованных стальных лап 16 и полусферы 17. Детали соединены сваркой.
Для закрепления станка на деревянной поверхности (столу или площадке) в лапах имеются отверстия под шурупы (гвозди).
Головка предназначена для закрепления оружия.
Соединение головки с основанием осуществляется с помощью эксцентрика - 13, винта эксцентрика 14 и прижима 15.
Эксцентрик имеет ограничитель 7 и заводную пружину 12.
Для закрепления оружия на головке имеются неподвижные щеки 10, подвижные щеки 11 и зажимные маховики 19.
Головка прижимается к полусфере 17, прижимом 15.
К головке приварено основание стопора 6, удерживающего эксцентрик во взведенном состоянии.
Стопор соединен со спусковым устройством стальным тросом 5.
Спусковое устройство (может не идти в комплекте) предназначено для передачи движения спускового крючка стопору 3.
Оно закрепляется на спусковой скобе оружия и состоит из маховика 8, струбцины 18 и поводка 9.
При производстве условного выстрела движение спускового крючка оружия поводком 9 через трос 5, передается стопору 3.
Стопор выходит из зацепления с ограничителем 7, а заводная пружина 12 поворачивает эксцентрик 13 в верхнее положение.
При повороте эксцентрик поднимает винт 14 с прижимом 15, который прижимает головку к полусфере 17.
- st2.jpg (24.79 КБ) 6343 просмотра

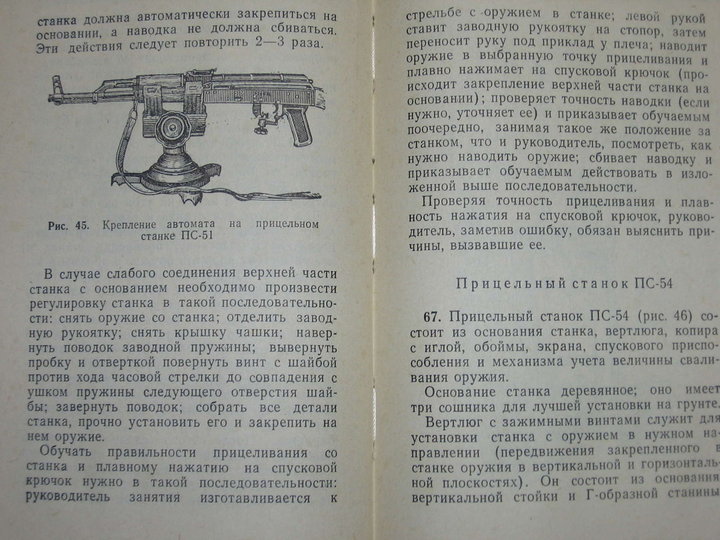

1. Станок прочно устанавливается по направлению стрельбы.

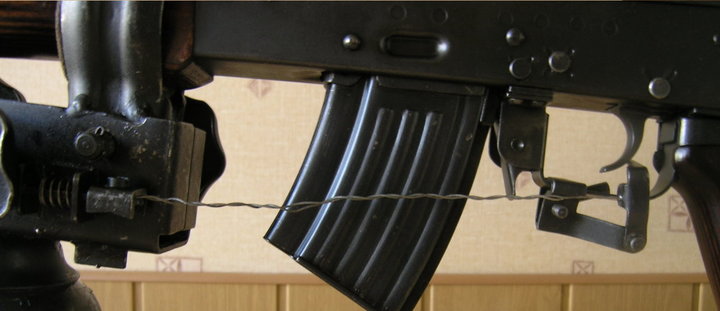

2. Струбцина 18 закрепляется на спусковой скобе оружия так, чтобы поводок 9 находился за спусковым крючком и прилегал к нему.
3. Оружие закрепляется в головке 2 так, чтобы трос 5 был натянут. При нажатии на спусковой крючок, одновременно со спуском затвора (курка) стопор 3 освобождает ограничитель 7.
4. Поворотом маховика эксцентрика 13 поставить ограничитель 7 ставится на стопор 3.

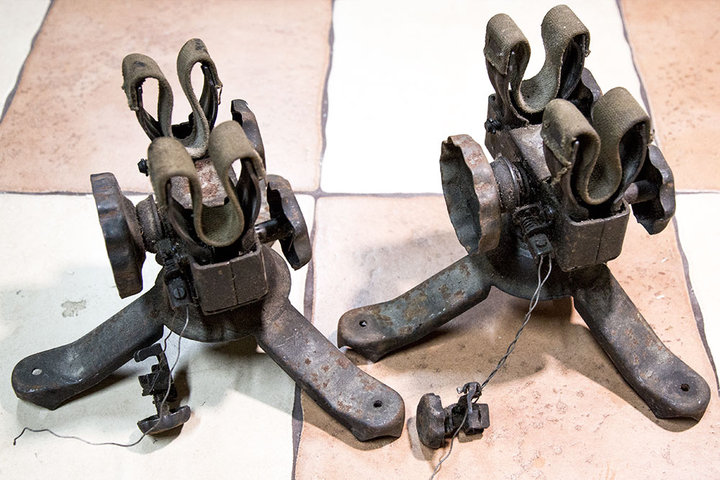

Габаритные размеры приблизительно 30 см Х 26 см Х 23 см.
Станок в заводском консерванте. Не пользованный.
Вес 2,3 кг.
Производство СССР.
