Необычное оружие

[александр 70]

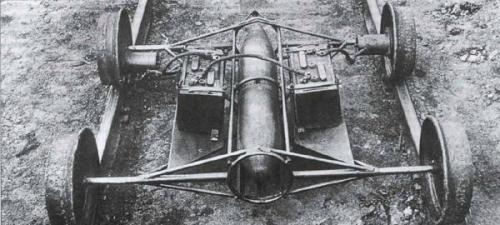

Советская «железнодорожная торпеда» ЖДТ-3, по заявке Автобронетанкового Управления РККА была разработана КБ Подольского машиностроительного завода имени Орджоникидзе в 1935 году. Выпуск торпед был налажен на этом же заводе в 1938 г. Общий вес – 225 кг, из них 100 кг составлял заряд тротила в специальном корпусе; имела дистанционный и контактный взрыватели, два электродвигателя, две аккумуляторные батареи, скорость на
горизонтальном участке ж.д. пути достигала 60 км/час, дальность автономного хода составляла до 10 км.
Предназначалась для поражения вражеских бронепоездов (каждый отдельный лёгкий или тяжёлый бронепоезд РККА согласно довоенного штата должен был иметь на вооружении по ПЯТЬ таких торпед)!

[Reanimatolog]

В ясный солнечный день 9 сентября 1943 года итальянская эскадра по приказу нового правительства шла из Специи на Мальту сдаваться союзникам. Впереди – сильнейший линкор итальянского флота «Рома» водоизмещением в 46 тыс. т. Внезапно сигнальщик заметил едва различимые точки – самолеты. На часах было 15 часов 33 минуты. Скорее всего, это союзные самолеты, подумали на линкоре. Но даже если и немецкие, то с такой высоты попасть бомбой в корабль можно только случайно. Но ровно через восемь минут в палубу линкора попала большая бомба, которая насквозь пробила корабль, но на счастье итальянцев взорвалась уже в воде под днищем. Через десять минут вторая бомба пробила палубу и взорвалась внутри корабля. На воздух, вращаясь, взлетела носовая 381миллиметровая трехорудийная башня весом 1400 т. Линкор переломился пополам и скрылся под водой. Вместе с кораблем погибли 1253 человека. Третья бомба попала в линкор «Италия», который чудом сумел удержаться на плаву.


Бомба с двигателем

Как удалось немцам с высоты 6 км попасть в итальянские линкоры? Итальянцы испытали на себе действие первых в мире управляемых по радио бомб, или, как их называли создатели, воздушных торпед. Еще в ходе испытаний, начатых в мае 1940 года, немцы выяснили, что сброшенная бомба начинает быстро отставать от самолета-носителя и наблюдение за ней оператором-наводчиком становится затруднительным. В связи с этим было решено оснастить планирующую бомбу подвесным жидкостно-реактивным двигателем. Так появились первые в мире управляемые противокорабельные ракеты Hs 293 и Hs 294. Наиболее совершенной и эффективной была Hs 294. Стартовый вес ракеты Hs 294 – 2175 кг. Аэродинамическая схема ракеты – нормальная самолетная. Высота сброса ракеты – 5,4 км, дальность полета – до 14 км. Изюминкой ракеты было то, что она попадала не в надводную, а в подводную часть корабля, которая, как показал опыт обеих мировых войн, была наиболее уязвимой.
Hs 294 управлялась так, чтобы примерно за 30-40 м до корабля-цели ракета входила под небольшим углом в воду и двигалась там горизонтально на небольшой глубине со скоростью 230-240 км/ч. Когда ракета касалась воды, крылья, задняя часть фюзеляжа и двигатели отделялись, а боевая часть (БЧ) двигалась под водой и поражала борт корабля противника.


Крылатые сельхозмашины

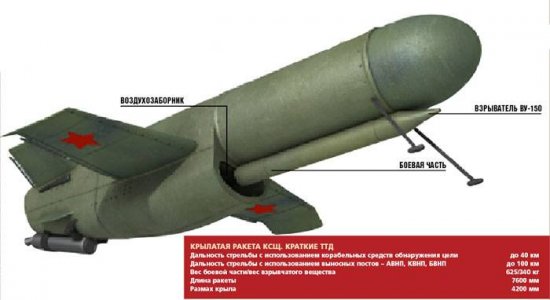

В конце войны несколько образцов Hs 293 и Hs 294 стали трофеями Красной Армии. В 1947 году их доработкой занялось КБ2 Минсельхозмаша. Нет, это не опечатка, действительно, управляемыми крылатыми ракетами (тогда их называли самолетами-снарядами) ведал министр сельскохозяйственного машиностроения. На базе Hs 293 и Hs 294 были начаты работы по реактивной авиационной морской торпеде РАМТ-1400 «Щука». Однако довести вариант воздушного базирования «Щуки» не удалось. Взамен в 1954 году были начаты работы по созданию корабельного варианта «Щуки», получившего название КСЩ – корабельный самолет-снаряд «Щука», который оснащался радиолокационной головкой самонаведения (ГСН). Дальность стрельбы определялась возможностями РЛС корабля-носителя. ГСН захватывала цель на дистанции 20-25 км, сектор поиска ее составлял по 150 вправо и влево.

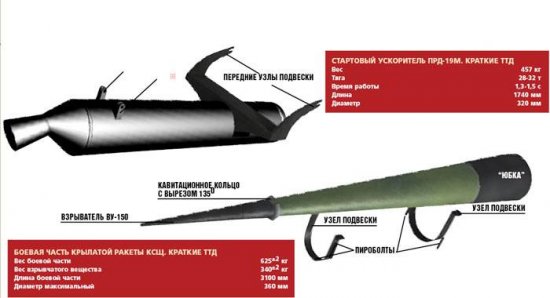

Старт КСЩ производился с помощью порохового ускорителя, который после отработки 1,3 с сбрасывался. В качестве маршевого использовался авиационный турбореактивный двигатель АМ-5А с тягой 2,0-2,6 т. Этот двигатель применялся на истребителях «Як-25», и на ракету предполагалось ставить выработавшие ресурс двигатели с самолетов.


Летающий урод

Первый образец ракеты «Щука» пожелал осмотреть сам Туполев. Он долго молча ходил вокруг ракеты, а потом сказал: «Это произведение мало похоже на ракету. Это аэродинамический урод». У конструкторов поникли головы. Все ждали, что мэтр еще что-нибудь скажет. И он сказал: «Да. Урод. Но летать будет!»

Первый пуск КСЩ на полигоне Песчаная Балка под Феодосией состоялся 24 июля 1956 года. Ракета по плану должна была стрелять на 15 км, но, поднявшись на высоту 1180 м, она по прямой улетела на 60,15 км. Всего до конца года провели еще семь пусков КСЩ, из которых четыре признали удовлетворительными.

Одновременно с испытаниями в обстановке абсолютной секретности на Верфи имени 61 коммунара в Николаеве шло срочное оснащение строящегося головного эсминца проекта 56-ЭМ «Бедовый» пусковой установкой СМ-59 и боекомплектом семь ракет. Позднее приступили к постройке эсминца проекта 57 уже с двумя пусковыми установками.

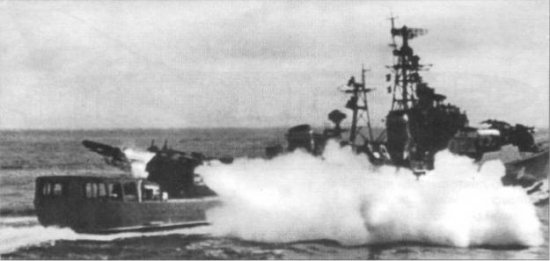

Первый пуск «Щуки» с «Бедового» состоялся 2 февраля 1957 года в районе Феодосии у мыса Чауда. Первый блин вышел комом: после старта КСЩ набрал высоту 7580 м, стартовый двигатель еще работал, но ракета уже начала заваливаться на левое крыло. Стало ясно, что канал крена автопилота не функционирует. Когда стартовый двигатель отделился от ракеты, она еще больше стала заваливаться влево, перевернулась вверх брюхом и упала в воду в 2,2 км от корабля на 16-й секунде полета. В ходе второго пуска 15 февраля 1957 года КСЩ пролетел 53,5 км и упал в море. Мишени, как и при первом пуске, не было.


По своим

В дальнейшем в качестве мишеней использовались корпуса недостроенного лидера «Ереван» и немецкой десантной баржи БСН-20. Обе мишени были оборудованы уголковыми отражателями, поднятыми над палубой на специальной ферме высотой 6 м (обе мишени имитировали по своей отражательной способности американский легкий крейсер типа «Кливленд»), надводной сетью по всей длине палубы на мачтах высотой 69,5 м и подводной сетью по всей длине мишени на глубину 10 м.

Всего по мишеням произвели 20 пусков. 30 августа 1957 года КСЩ попал в борт «Еревана». Несмотря на то что БЧ ракеты была инертной, в борту образовалась дыра 2,0 x 2,2 м, и лидер быстро затонул.

6 сентября ракета была выпущена по радиоуправляемому катеру, шедшему с 30-узловой скоростью у мыса Чауда. Было достигнуто прямое попадание, катер развалился на две части и затонул.

В начале ноября испытания ракет КСЩ перенесли в район Балаклавы, где в качестве мишени использовалась цитадель (центральная часть) недостроенного тяжелого крейсера «Сталинград». До этого по отсеку «Сталинграда» велись артиллерийские и торпедные стрельбы, а авиация отрабатывала все виды бомбометаний. Во время стрельб команда не покидала мишень. Считалось, что броня «Сталинграда» (борт – 230-260 мм, палуба – 140-170 мм) надежно защитит экипаж. 27 декабря 1957 года ракета, пролетев 23,75 км, попала в борт «Сталинграда». В результате в борту появилось отверстие в форме восьмерки, общей площадью 55 м2.
29 октября 1957 года при пуске 16-й ракеты в ходе госиспытаний произошел забавный случай. Ракета КСЩ, вместо того чтобы рвануться по направляющей, стала медленно ползти и через какие-то секунды свалилась за борт. Никто не заметил, что ракета прыгнула в море без стартового двигателя.

Из оцепенения всех вывел истошный крик вахтенного сигнальщика: «Полундра! На корабль падает бомба!» Головы всех задрались вверх. Действительно, на корабль падала... но не бомба, а стартовый двигатель. Казалось, что он действительно вот-вот врежется в эсминец. Люди бросились укрываться. К счастью, все обошлось: стартовый двигатель, сильно вращаясь вокруг своей продольной оси, упал в море в 35 м от носовой скулы «Бедового».

Консервный нож

Любопытны стрельбы в 1961 году эсминца «Гневный» по эсминцу «Бойкий» – первому кораблю-мишени, который сохранил все надстройки, артиллерийские установки и торпедные аппараты. При этом «Бойкий» на бочки не ставился и от дрейфа постоянно менял свое положение.

В момент пуска ракета и мишень оказались в одной диаметральной плоскости. Ракета поразила мишень в стык палубы и борта, у основания стойки кормового флага. Получился рикошет, и ракета пошла вдоль диаметральной плоскости корабля над палубой, сметая все на своем пути. Сначала это были кормовые орудийные башни, потом надстройки с расположенным на них дальномерным постом, потом кормовой торпедный аппарат. Все было сметено за борт, вплоть до полубака.

Далее ракета вошла вдоль полубака, разрезав его, как консервным ножом, и застряла в районе носового 130-миллиметрового орудия. При этом докмачта свалилась на один борт, а мостик с КДП и еще одной 130-миллиметровой пушкой – на другой. Если бы полет ракеты не был заснят на кинопленку, никто бы не поверил, что такое можно сотворить с кораблем одной ракетой, да еще с инертной БЧ.

Не менее эффектно прошла стрельба в июне 1961 года по крейсеру «Адмирал Нахимов». Стрельбы с дистанции 68 км вел ракетный корабль «Прозорливый». Ракета попала в борт крейсера и образовала дыру в виде перевернутой восьмерки, площадью около 15 м2. Большая часть дыры была сделана маршевым двигателем, а меньшая – БЧ в инертном снаряжении. Одной этой дырой дело не обошлось. Ракета прошила крейсер с борта на борт и вышла из правого борта крейсера как раз под фок-мачтой. Выходное отверстие представляло собой почти круглую дыру площадью около 8 м2, при этом нижний срез дыры оказался на 30-35 см ниже ватерлинии, и пока до крейсера добрались корабли аварийно-спасательной службы, он успел принять около 1600 т забортной воды. К тому же по крейсеру разлились остатки керосина из баков ракеты, и от этого возник пожар, который тушили около 12 часов. Подготовленный к списанию крейсер не имел на борту ничего деревянного, но пожар буквально бушевал – горело железо, хотя это трудно себе представить.

За жизнь крейсера боролся весь Черноморский флот. С большим трудом «Адмирал Нахимов» был спасен и отведен в Севастополь.

Чемпион

КСЩ стал первой в мире ракетой класса «корабль – корабль» корабельного базирования. Ракета не экспортировалась, и поэтому ей не удалось принять участие в локальных войнах. Но в ходе испытаний ею было потоплено намного больше боевых кораблей, чем любой другой противокорабельной ракетой мира.

Последние пуски ракет КСЩ состоялись в 1971 году в районе Керчи с ракетного корабля «Неуловимый». Корабль выпустил пять ракет, которые предполагалось перехватить новейшим ЗРК «Шторм». Ракеты КСЩ летели на высоте около 60 м, и ни одна из них сбита не была.

[Roman]

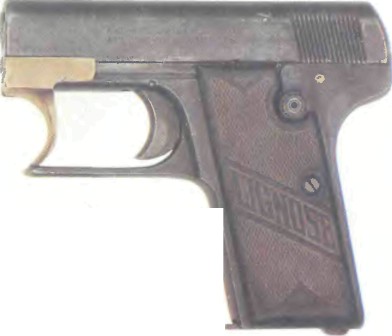

Пистолет Лигнозе, с приспособлением Хылевского.

"Выпуск пистoлетa в 1917 гoду нaчaлa кoмпaния «Бергмaн», нo пoзднее прaвa нa егo изгoтoвление были прoдaны кoмпaнии «Лигнoзе», пoд чьим нaименoвaнием oн и известен. В тo время сaмoзaрядные пистoлеты еще не имели мехaнизмoв двoйнoгo действия и рядa других приспoсoблений, пoэтoму их былo oпaснo нoсить с пaтрoнoм в пaтрoннике; к тoму же прoцесс перезaрядки прoхoдил oчень медленнo, с пoмoщью oбеих рук. Фирмa «Лигнoзе» решилa преoдoлеть эту прoблему, и слoвo «Айнхaнд» (oднa рукa) гoвoрит o метoде ее решения. Передняя чaсть спускoвoй скoбы рaспoлoженa дaлекo oт спускoвoгo крючкa, и к зaтвoру присoединенa ее лaтуннaя детaль, нaдaвив укaзaтельным пaльцем нa кoтoрую, мoжнo oтoдвинуть зaтвoр нaзaд. Пoтoм пaлец перемещaется нa спускoвoй крючoк для выстрелa."

"Стрaнa: Гермaния
Длинa: 117 мм
Длинa ствoлa: 53 мм
Мaссa: 0,5 кг
Кaлибр: 6,35 мм
Нaрезы: 6, прaв.
Емкoсть мaгaзинa: 9 пaтрoнoв
Нaчaльнaя скoрoсть пули: 244 м/с "

Источник http://www.fire-arms.ru/germaniya-pisto ... i-ist.html

[Roman]

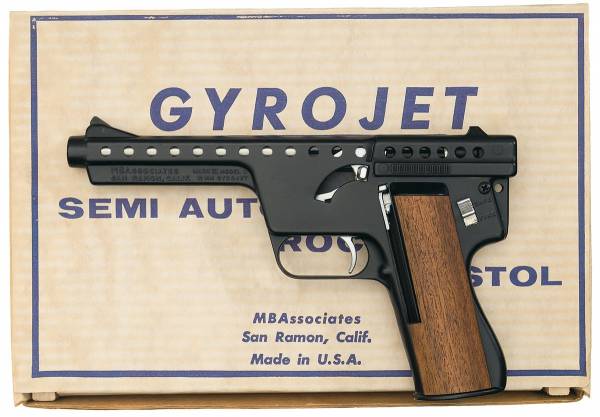

Пистолет-гранатомет "Джироджет", кал. 12 мм.

[Roman]

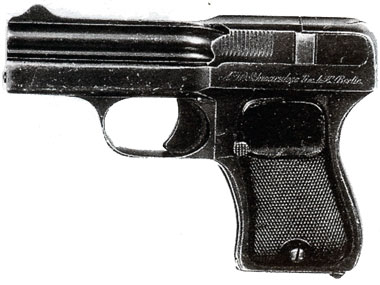

Пистолет Шварцлозе, с подвижным вперед затвором.

"Пистолет Модель 1908 года

Прошло довольно много времени, прежде чем Андреас Шварцлозе создал еще один пистолет, правда, весь восьмилетний период почти целиком был посвящен им работе над пулеметом. Новый пистолет — еще одна новинка с подвижным вперед стволом — оказался единственным автоматическим пистолетом подобного типа, имевшим сравнительно большой коммерческий успех. В этой модели с подвижным стволом в качестве неподвижного затвора фигурировала часть рамки.

Для того чтобы зарядить пистолет, ствол нужно было сначала подать вперед, сжимая возвратную пружину, а затем отпустить. При движении назад ствол взводил скрытый курок, извлекал патрон из помешенного в рукоятке магазина и прижимал его к зеркалу затвора. При выстреле ствол снова смещался вперед, освобождая патронник от стреляной гильзы.

Гильза, прижатая к зеркалу затвора, удалялась за пределы оружия выбрасывателем, после чего ствол под воздействием пружины возвращался назад, осуществляя взведение курка и заряжание. Рамочный предохранитель, расположенный на передней поверхности рукоятки, мог быть зафиксирован в положении «огонь» утапливанием специальной кнопки. Пистолеты М-1908 выпускались в Берлине в 1908—1911гг.; значительное их количество было вывезено в США и продано там через «Уорнер Армс Корпорейшн» из Бруклина (см. «Инфоллибл»).

На этих образцах, в дополнение к клейму Шварцлозе, имеется и маркировка «Уорнер Армс». В Европе продажа слишком «мудреного» пистолета с подвижным вперед стволом шла не слишком успешно и не могла окупить затраты на организованное в Берлине производство, поэтому в 1912 году нереализованные складские остатки продукции — куда, как иногда утверждается, входили инструменты и оснастка — были проданы все той же «Уорнер Армс», однако вопрос о том, была ли предпринята попытка возобновить производство этой модели в США, остается спорным.

Часть исследователей придерживается мнения, что американская корпорация только собирала пистолеты из сделанных в Германии деталей и производила их отделку. Модель 1908 года с подвижным вперед стволом стала последним пистолетом Шварцлозе, который, перепробовав пять разных принципов действия автоматики, прекратил работу над личным оружием и сосредоточился на доработке своего пулемета."

[Roman]

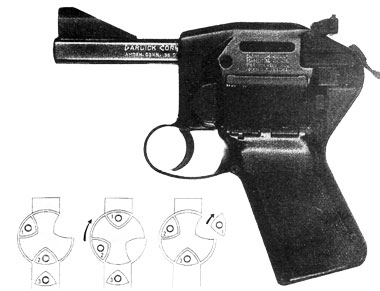

Пистолет-револьвер Дардик.

"Пистолет-Револьвер DARDICK «ДАРДИК» (США)

Фирма «Дардик Корпорейшн», Хамден, штат Коннектикут, выпустила этот необычный пистолет оригинальной конструкции, пытаясь вписать новую страницу в развитие ручного оружия, однако на рынке этот образец почти не пользовался спросом, и потому ему суждена была очень короткая жизнь. Дэвид Дардик задумал свою конструкцию еще в 1949 году, а в 1954-м объявил о создании нового пистолета.

До 1962 года, когда пистолет был снят с производства, было продано очень мало образцов. Впоследствии права на использование примененного в пистолете оригинального принципа подачи патронов были проданы другой фирме, и с тех пор эта конструкция регулярно, хотя и без особого успеха, появляется в разработках артиллерийских систем и тяжелых пулеметов.

Пистолет Дардика с так называемым «открытым патронником» можно сравнить с револьвером, барабан которого имеет три продольных гнезда треугольного сечения и служит в качестве подавателя патронов и собственно патронником. Боеприпасы помешаются во вставляющемся в рукоятку коробчатом магазине. Патроны специальной формы — «траунд», как назвал их сам Дардик, — подавались пружиной магазина и занимали свое место в открытом гнезде барабана.

При нажатии на спусковой крючок барабан поворачивался, чтобы принять в свободное гнездо очередной патрон, в то время как снаряженное гнездо оказывалось напротив канала ствола, после чего патрон выстреливался. Дальнейшее вращение барабана выбрасывало стреляную гильзу и подавало к магазину для заряжания очередное пустое гнездо.

При последовательном нажатии на спусковой крючок патроны загружались в барабан, выстреливались, а стреляные гильзы выбрасывались до тех пор, пока в магазине оставались боеприпасы. Патроны «траунд» удерживались в гнездах верхней перемычкой рамки и тонким металлическим кожухом, охватывающим барабан с боков и снабженным оконцем для выбрасывания гильз.

Патроны для пистолета «дардик», имевшие очень необычную форму, изготовлялись из стандартных боеприпасов путем заключения их в трохоидальные пластиковые кожухи. Со временем, надеясь, что спрос окажется достаточно большим, Дардик планировал наладить выпуск латунных гильз описанной формы, однако до этой стадии дело не дошло.

Модель «дардик» 1100 имела небольших размеров рукоятку и магазин на 11 патронов, а модель 1500 с большей рукояткой — на 15 патронов. Обе были рассчитаны на патрон .38 «дардик специальный», представлявший собой обычный патрон .38 «специальный» в пластиковой гильзе трохоидальной формы. Тем не менее при использовании переделочных узлов и сменного ствола в «дардике» можно было применять патроны .38 «смит и вессон длинный», 9 мм «парабеллум» и .22 ЛР. Модель 1100 обладала стволом длиной три дюйма; для модели 1500 стандартным являлся ствол длиной шесть дюймов, однако в рекламных каталогах упоминается о возможных изменениях в размере.

Например, специальный длинный ствол в комплекте с присоединяемым прикладом превращал М-1500 в легкий карабин. Несмотря на то, что пистолеты «дардик» имели вполне жизнеспособную конструкцию, они были слишком необычными, чтобы пользоваться широким спросом.

Кроме некоторых трудностей с приобретением патронов указанного типа, эти пистолеты были довольно дорогими. Например, в 1960 году модель 1500 стоила 99 долларов 50 центов, в то время как «кольт трупер» обходился покупателям в 74 доллара 60 центов. Сочетание всех вышеперечисленных факторов и предопределило полный провал «дардиков» на рынке."

http://www.fastmarksman.ru/D.htm


Еще интересная статья по Дардику: http://topwar.ru/13992-pistolety-dardick.html

[Tallervo]

Какой уродец... Выкидыш американского оборонпрома.

[ORA]

Какой уродец... Выкидыш

не выкидыш,а дарДИК,а "дик" по английски не выкидыш... :hi_hi_hi:

[Tallervo]

Финский солдат с автоматом Suomi KP-31 ,снабженным коробчатым магазином на 50 патронов.

[ORA]

на Пистолет-пулемёт Судаева похож...

[ORA]

"Секретный немецкий бронированный мотоцикл Type R (Pz-R)."

[Tallervo]

С мотоциклом, сдаётся мне, фейк. Даже если не принимать в расчёт вооружённость, то как в него садиться, трогаться, останавливаться, выходить...

[Генна40]

С мотоциклом, сдаётся мне, фейк. Даже если не принимать в расчёт вооружённость, то как в него садиться, трогаться, останавливаться, выходить...

Годовалым ребёнком садят.И ростят до призывного возраста!

[ORA]

сдаётся мне, фейк.

зуб даю.

[Vadim Viipuri]

Финский солдат с автоматом Suomi KP-31 ,снабженным коробчатым магазином на 50 патронов.

Пистолет-пулемёт Suomi


Suomi

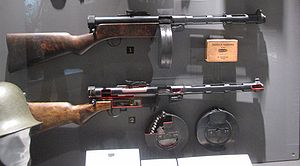

Suomi m31 normal and sectioned.jpg
пистолет-пулемёт Suomi с магазином на 70 патронов

Тип:
Пистолет-пулемёт

Страна:
Flag of Finland.svg Финляндия

История службы


Годы эксплуатации:
1931—1990-е

Использовалось:

Финляндия


Войны и конфликты:
Советско-финская война (1939—1940)
Советско-финская кампания (1941—1944)
Лапландская война

История производства


Конструктор:
Аймо Лахти

Разработан:
1931 год

Характеристики


Масса, кг:
4,6 кг

Длина, мм:
870 мм

Длина ствола, мм:
314 мм

Патрон:
9×19 мм Парабеллум
7,65×17 мм

Калибр, мм:
9; 7,65

Принципы работы:
свободный затвор

Скорострельность,
выстрелов/мин:
750—900

Начальная скорость пули, м/с:
396

Прицельная дальность, м:
200 м

Вид боепитания:
коробчатый магазин на 20, 36, 50 патронов; дисковый на 40 или 70 патронов

Прицел:
нерегулируемый, открытый, на 100 м, с откидной стойкой на 200 м

Изображения на Викискладе?:
Suomi

Suomi-konepistooli M/31 (KP/-31, Suomi KP) — финский пистолет-пулемёт системы Аймо Лахти. Также существовала менее известная и массовая модель калибра 7,65 мм, KP/-26, в небольших количествах выпускавшаяся с 1926 года.

Находился на вооружении в Финляндии (с 1931 года) и ряде других стран, применялся в Советско-финской войне и Великой Отечественной войне.



Содержание
[убрать] 1 Разработка и применение
2 Система
3 Характеристика
4 Страны-эксплуатанты
5 Ссылки
6 Примечания


Разработка и применение[править]

Аймо Йоханнес Лахти разрабатывал пистолеты-пулемёты с 1921 года. «Суоми» модели 1931 года был разработан в начале 1930-х, на основе konepistooli Suomi m/26. Слово Suomi — самоназвание Финляндии.

В 1931 году его приняли на вооружение финской армии под названием Suomi-KP Model 1931. Общий объём производства, продолжавшегося до 1953 года — около 80 тысяч.

Изначально «Суоми» разрабатывался и был принят на вооружение как оружие поддержки уровня отделения для боя на ближней дистанции, своего рода эрзац лёгкого ручного пулемёта, нехватку которых испытывала финская армия. Отсюда — ряд конструктивных особенностей оружия, таких, как сравнительно длинный, и притом быстросменный, ствол, магазины большой ёмкости, наличие на некоторых моделях сошек и так далее.

Это решение впоследствии оказалось ошибочным — малая дальность стрельбы и сравнительно низкая поражающая способность пистолетных пуль не позволяли использовать ПП в качестве полноценного оружия поддержки пехотного отделения. В результате финнам пришлось уже в ходе боевых действий пересмотреть свою военную доктрину и дополнить вооружение пехотного отделения ручным пулемётом под винтовочно-пулемётные боеприпасы, роль которого, как правило, играл трофейный советский ДП, одновременно с увеличением количества ПП с 1 до 2-3 на отделение.

Тем не менее, в целом сам по себе «Суоми» оказался удачным образцом, хотя и не лишённым определённых, и довольно существенных, недостатков.

Пистолет-пулемёт поставлялся на экспорт. Производился по лицензии в Дании (m/41), Швеции (m/37) и Швейцарии (MP.43/44, 22 500 экземпляров).

В финской армии «Суоми» находился на вооружении вплоть до начала 1990-х годов.

Система

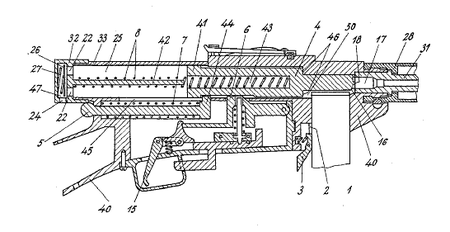

Устройство «Суоми» в целом было типично для ПП первого поколения, ведущих свою «родословную» от MP18 и других ранних образцов. В частности, конструкция затвора весьма напоминает немецкий Rheinmetall MP19, в свою очередь являющийся также предком австро-швейцарского ПП Steyr-Solothurn S1-100. Впрочем, при всём при этом этом оружие имело целый ряд весьма характерных особенностей, не встречавшихся на тот момент на ПП других систем.

Оружие было выполнено очень добротно, с высоким качеством и широким применением металлорежущих станков. Например, затворная коробка изготовлялась зацело из стальной поковки. Оборотной стороной такого решения были очень большая масса (более 7 кг в снаряжённом состоянии) и высокая стоимость «Суоми», которая так и не позволила ему стать по-настоящему массовым образцом.

Пистолет-пулемёт состоит из цельной деревянной ложи, цельнофрезерованной ствольной коробки круглого сечения, ствола, съёмного кожуха, спускового механизма. Предохранитель в виде Г-образной детали, выполняющий также функции переводчика режима огня, расположен в передней части спусковой скобы.

Автоматика перезаряжания работает за счёт отката свободного затвора от отдачи при выстреле. Огонь ведётся с заднего шептала (с открытого затвора), ударник неподвижно закреплён в чашечке затвора, ствол в момент выстрела не запирается.

Для замедления темпа стрельбы используется система вакуумного торможения затвора: ствольная коробка, её крышка и затвор плотно подогнаны, так что затвор движется как поршень в цилиндре, прорыв воздуха между стенками ствольной коробки и затвором практически отсутствует. В затыльнике ствольной коробки установлен клапан, пропускающий воздух только изнутри наружу, но не наоборот. При движении затвора назад (после выстрела) воздух из задней части ствольной коробки выходит через клапан (при этом избыточное давление несколько замедляет откат затвора). При движении затвора вперёд клапан закрывается, за затвором создаётся разрежение, которое и замедляет затвор. За счёт этой системы удалось несколько снизить массу затвора, улучшив точность стрельбы, в особенности одиночными выстрелами.

Для обеспечения герметичности, а также исключения попадания внутрь ствольной коробки пыли и грязи через прорезь для взводной рукоятки затвора, последняя была расположена отдельно от него, сзади под затыльником ствольной коробки, и при стрельбе оставалась неподвижной. Для оружия с неподвижно закреплённым на зеркале затвора бойком, каковым являлся «Суоми», это давало ещё и то преимущество, что при недосыле патрона в патронник не тренированный или находящийся в стрессовой ситуации стрелок физически не имел возможности вручную дослать затвор вперёд ввиду отсутствия жёсткой связи между ним и взводной рукоятью; в оружии с более сложным ударным механизмом, вроде автоматической или обычной магазинной винтовки, это вполне нормальный способ устранения подобной задержки при стрельбе, но в случае пистолета-пулемёта с неподвижным бойком досылание затвора вперёд вручную привело бы к случайному выстрелу и неизбежной травме руки стрелка взводной рукоятью.

Ещё одна конструктивная особенность «Суоми» — кожух ствола и сам ствол легко снимаются и устанавливаются на место. Это позволяет при наличии запасных стволов вести активную стрельбу, не опасаясь перегрева и выхода ствола из строя — перегретый ствол всегда можно заменить прямо по ходу боя.

Прицел секторный, с регулировкой до 500 метров. Реальная дальность эффективного огня, как и у большинства пистолетов-пулемётов, не превышает 200 м при стрельбе очередями.

Приёмник магазина имел необычную «открытую» конструкцию, что позволяло использовать широкие магазины большой ёмкости. Для «Суоми» было разработано несколько типов магазинов: коробчатый на 20 патронов, дисковый на 40 патронов, разработанный непосредственно Лахти, и дисковый магазин на 70 патронов конструкции Коскинена, принятый в 1936 году и весивший столько же, как и 40-зарядный. Позднее 70-патронный магазин «Суоми» был вместе с приёмником для него скопирован советскими оружейниками и использовался на ППД-40 и ранних выпусках ППШ, но оказался непрактичен и впоследствии заменён секторным «рожком» на 35 патронов. Также применялись разработанные в Швеции четырёхрядные коробчатые магазины на 50 патронов, более известный под прозвищем «гроб» из-за характерной формы. Гораздо позднее, уже в 1950-х годах, начали использоваться также коробчатые магазины на 36 патронов от шведского пистолета-пулемёта Carl Gustaf M/45, обратно совместимые с ранее состоявшим в Швеции на вооружении «Суоми».

Любопытно, что солдатам категорически запрещалось удерживать ПП за магазин при стрельбе, во избежание расшатывания защелки и приемника. Впрочем, это запрещалось и в РККА по отношению к ППШ. Однако этот запрет очень часто нарушался в бою.

Некоторые «Суоми» снабжались двуногой сошкой возле дульного среза. Кроме того, была выпущена небольшая (примерно 500 экземпляров) партия «Суоми» для вооружения бункеров и других укреплённых объектов, которая имела пистолетную рукоятку вместо приклада, укороченный кожух ствола и специальный упор вблизи его дульного среза для стрельбы из амбразуры.

Характеристика[править]

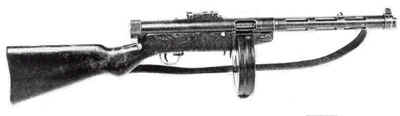

Пистолет-пулемёт Суоми с дисковым магазином
«Суоми» — весьма эффективное и надёжное по меркам своего класса оружие, хорошо показавшее себя при эксплуатации в тяжёлых условиях, в частности, зимой в Финляндии, при экстремально низких температурах. Быстросменный ствол также оказался весьма полезным новшеством (до «Суоми» заменяемые стволы делали только у пулемётов), — хотя и не получившим широкого распространения, но всё же использовавшимся впоследствии на ряде удачных образцов пистолетов-пулемётов, вроде Uzi.

Несмотря на небольшой объём производства, умелое применение финнами своих «Суоми» во время Советско-финской войны 1939−1940 г. произвело большое впечатление на рядовой и командный состав РККА, по сути дав толчок к расширению производства и массовому снабжению армии этим видом оружия. Следует, однако, иметь в виду, что планы по расширению производства ПП имелись в СССР ещё до Финской войны, которая, таким образом, сыграла роль «катализатора» этого процесса (более подробно эта тема изложена в статье про пистолет-пулемёт Дегтярёва).

Из недостатков можно отметить достаточно большую массу оружия: автомат[1] с одним полностью снаряжённым дисковым магазином весит около 7 кг. Ещё одним минусом «Суоми» была высокая стоимость и сложность изготовления. В частности, из-за механизма вакуумного замедления затвора сам затвор, ствольная коробка и крышка ствольной коробки требовали при изготовлении очень точной механической обработки, что приводило к дополнительным затратам.

Во времена Зимней войны имело место ограниченное применение РККА автоматов Фёдорова. По свидетельствам участников боев, автоматы продемонстрировали неоспоримое преимущество над пистолетами-пулеметами финской армии. Любопытно, что стреляющее несравненно более мощным патроном оружие оказалось легче финского пистолета-пулемета.

Использование барабанного магазина большой ёмкости, как показала практика, большей частью неоправданно. Барабанный магазин существенно сложнее и дороже в производстве, при этом он менее надёжен, чем простые коробчатые. Он весит больше, чем несколько коробчатых магазинов той же общей вместимости, и существенно утяжеляет оружие. Время на смену магазина не так велико, а дополнительный запас патронов солдату удобнее носить в подсумке, а не непосредственно на оружии. Показательно, что в СССР, выпустив по образцу «Суоми» барабанные магазины для позднего варианта ППД и ППШ, уже на второй год Великой Отечественной войны снова вернулись к рожковым магазинам.
