Манок на Утку

Сообщение ПЫЖ » 13 май 2008, 00:20, Вт

Выпускаемые нашей промышленностью пластмассовые манки на утку имеют низкое качество звучания, поэтому охотники, как правило, изготавливают их сами. В связи с этим хочется напомнить о хорошо зарекомендовавшем себя еще в довоенные годы и незаслуженно забытом в наше время деревянном манке на утку.

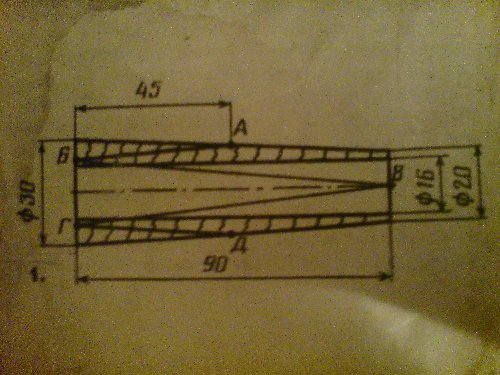

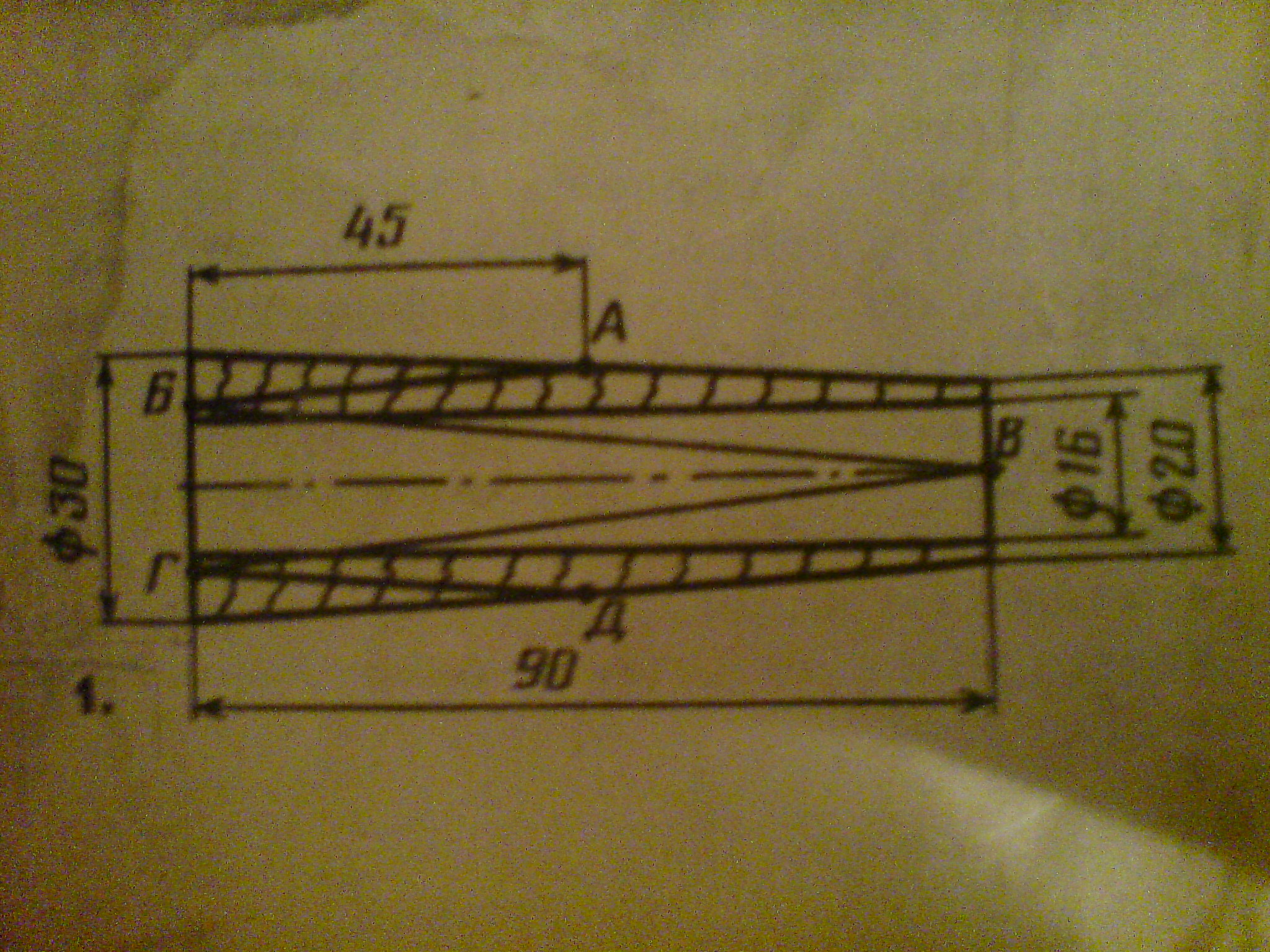

Заготовку резонатора будущего манка вытачивают на токарном станке. В качестве материала используют сухую березовую древесину. С помощью карандаша и линейки заготовку размечают и затем распиливают лобзиком по плоскостям АБ, БВ, ВГ, и ГД (рис. 1). Для облегчения выполнения этой операции заготовку надевают на оправку (пруток диаметром 16 мм. зажатый в тисках) и распиливают по плоскостям БВ и ГВ примерно до середины после этого снимают, надевают на оправку другой стороной и распиливают до конца.

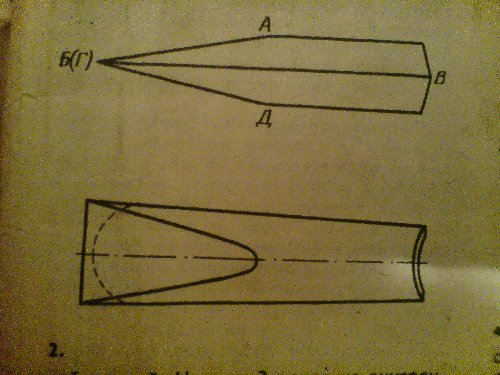

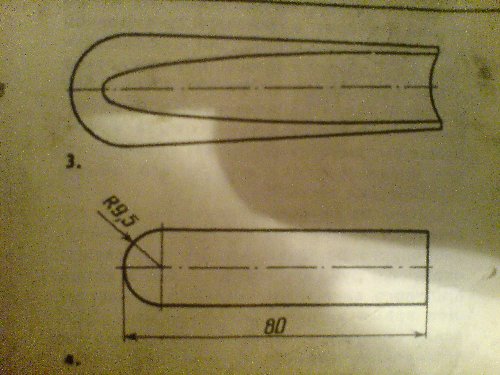

Выпиленные крайние части заготовки обрабатывают по плоскостям БВ и ГВ наждачной бумагой. Изоляционной лентой эти части снова крепят на оправке, распиливаютпо плоскостям АБ и ГД и затем зачищают наждачной бумагой. Изготовленные таким образом детали резонатора складывают вместе плоскостями БВ и ГВ, фиксируют друг относительно друга изоляционной лентой и обрабатывают напильником, как показано на рис. 2 пунктирной линией. На рис. 3 показана внутренняя поверхность деталей резонатора после окончательной обработки.
Для получения натурального звучания и придания манку водооталкивающих свойств детали резонатора покрывают спиртовой морилкой, а после сушки бесцветным нитролаком.
Мембрану манка (рис. 4) изготавливают из жести от любой консервной банки (толщина жести приблизительно 0,3 мм).

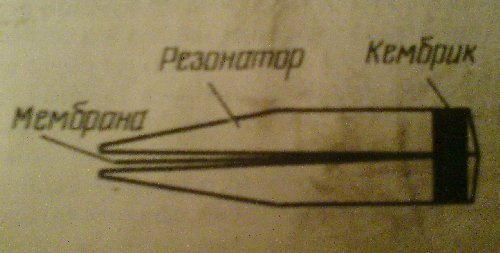

Мембрану вставляют между деревянными деталями резонатора; все устройство фиксируетсякембриком подходящего размера (рис. 5).
Настраивается манок продольными перемещениями мембраны и кембрика относительно резонатора.
Как видно из описания, манок прост в изготовлении: на все работы уходитне более часа времени.
Ю. Агафонов
Москва
Журнал "Охота и охотничье хозяйство".
Вложения
Рисунок 1
Рисунок 1
Рисунок 2
Рисунок 2
Рисунок 3
Рисунок 3
Рисунок 4
Рисунок 4

Аватара пользователя
Tim
Безработный, живет в тайге
Сообщения: 15911
Зарегистрирован: 05 фев 2008, 21:40, Вт
Оружие: Канон
Собака: zsl
Любимый вид охоты: через объектив
Имя: Илья
Откуда: Карелия
Контактная информация:

Re: Манок на Утку

Сообщение Tim » 16 май 2008, 02:28, Пт

ПЫЖ
Спасибо! Обожаю самоделки делать.
