Фото патронов, пуль различных калибров нарезного оружия

[mutniy]

Посчитал нужным запостить, на форуме не нашёл, поправьте если не так.

[ORA]

mutniy
А если внимательно посмотреть на список тем в разделе нарезное оружие и патроны,то можно увидеть прилепленные темы,они вверху.И названия их следующие:
FAQ:Типы пуль для нарезного оружия.
FAQ: Таблица-перевод нарезных калибров в метрическую систему

Все есть на форуме,видимо вы просто пропустили,не увидели...

[mutniy]

ORA
типы пуль, конечно, видел, но фото нет
Может туда переместить ?

[ORA]

Фото мало о чем говорят.Пули как пули. :nez-nayu:

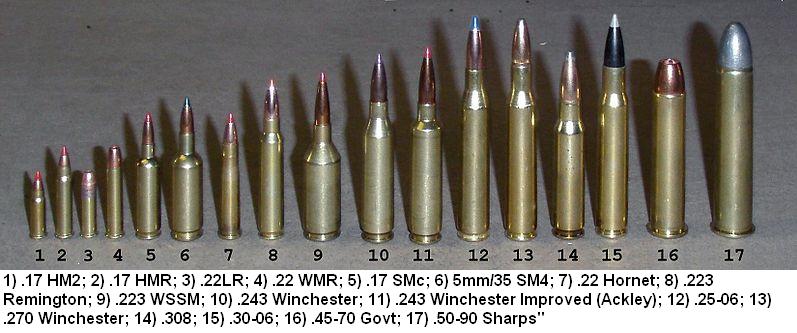

На фото выложенном вами,просто фото патронов с названиями калибров.И список на фото,далеко не исчерпывающий...
Может, просто вашу тему переназвать -фото патронов различных калибров и оставить отдельной?

[Александр Ш]

ORA
типы пуль, конечно, видел, но фото нет
Может туда переместить ?

В теме "Угадай патрончик" Вячеслав Tallervo на 2-й странице выложил виды патронов, там их вообще дофига.

[Северный]

Александр Ш
Вот тоже помню что где-то были чуть ли не все патроны выложены

[Александр Ш]

Вот здесь: viewtopic.php?f=40&t=5500&start=20" onclick="window.open(this.href);return false;
Ближе к концу страницы. Вложенные фото увеличиваются при нажатии.

[ORA]

Товарищи,ну там тема в виде викторины,с кучей обсуждений,туда перемещать это сообщение нет смысла.Может все таки оставить его отдельной темой,а сюда выкладывать картинки или фото патронов,пуль,для самообразования?

[ORA]

Пока сделал так,как предложил,если топикстартер будет против переделаем.

[ORA]

В продолжение

7,62×54 мм R (7,62х54, 7,62х54R, 7,62x54 Rimmed) — унитарный винтовочный патрон с гильзой с выступающей закраиной размерностью 7,62×53,72 мм, общей максимальной длиной патрона в 77,16 мм, диаметром пули в 7,92 мм и энергией в 4416 Дж

История

Появился в 1891 году, был принят в качестве боеприпаса к трёхлинейной винтовке Мосина. Это один из старейших винтовочных патронов современности и, вероятно, старейший из всё ещё широко используемых в военных целях патронов. Единственным столь же широко используемым патроном схожих размеров в настоящее время является лишь патрон 7,62×51 мм НАТО. Сначала патрон производился с никелево-медной плакированной пулей с тупоконечной (закруглённой) головкой, которая весила 13,6 г и была длиной 30,8 мм, закреплялась в горлышке гильзы с помощью трёх упорных углублений. В 1908 году в России была введена остроконечная форма пули весом уже в 9,6 г, и патрон получил обозначение М91/08. В 1916 году на вооружение Русской армии принят патрон 7,62х54 мм с бронебойной пулей Кутового. В связи с разработкой новых оружейных систем советские конструкторы-оружейники модернизировали патрон. После модернизации в 1930 году патрон получил обозначение М1908/30. Эти патроны до сих пор используются в армии, но не для стрельбы из новейших автоматических винтовок, а в качестве боеприпасов к пулемётам ПК, ПКМ и снайперским винтовкам СВД, СВД-С, СВУ. Кроме Советского Союза, патрон М1908/30 выпускался во многих странах не только в военных целях, но и в качестве охотничьего патрона.


Для авиационного пулемёта ШКАС под руководством Н. М. Елизарова были отработаны патроны, которые имели трассирующие, зажигательные и комбинированного действия бронебойно-зажигательные пули, способные воспламенять бензиновые баки, защищённые броней. В этих патронах для предотвращения распатронирования (демонтажа) патрона при огромном темпе стрельбы в 30-50 выстрелов в секунду, утолщены стенки гильзы, усилено крепление капсюля в гнезде, введён двойной кольцевой обжим пули в дульце гильзы. На дне гильзы патронов для пулемётов ШКАС, помимо стандартных обозначений, ставилась буква «Ш». Капсюль окрашен в красный цвет. В остальном окраска стандартная для соответствующих типов пуль. Патроны, предназначенные для пехотного оружия в пулемётах ШКАС не могли применяться. Патроны к пулемёту ШКАС явились первыми в мире специальными авиационными патронами.

Характеристики

Пробивное действие пуль патрона 7,62×54 мм R:
Стальной шлем пробивается пулей со стальным сердечником на дистанции 1700 м.
Бронежилет пробивается пулей со стальным сердечником на дистанции 1200 м.
Броня толщиной 7 мм при угле встречи 90° пробивается бронебойно-зажигательной пулей на дистанции 550 м.
Бруствер из плотно утрамбованного снега пробивается всеми типами пуль на дистанции 1000 м на глубину 70-80 см.
Земляная преграда из свободно насыпанного супесчаного грунта пробивается всеми типами пуль на дистанции 1000 м на глубину 25-30 см.
Сухие сосновые брусья размерами 20×20 см, скреплённые в штабелях, пробивается всеми типами пуль на дистанции 1200 м на глубину 20 см.
Кирпичная кладка пробивается всеми типами пуль на дистанции 200 м на глубину 10-12 см.

[ORA]

патрон NORMA кал. 308 Win. (17458 Ohotnik, 9,7гр.(150grn), HPBT)

[ORA]

[ORA]

патрон NORMA кал. 9.3x62 (19311, 16,2гр.(250grn), Swift A-Frame)

[mutniy]

Я не против,пусть будет так Действительно для самообразования, очень полезная штука,не только читать,но и видеть отличия,особенно для начинающих охотников

[Северный]

Просто фото. Описания в источнике нет.
